創建地形的方法有很多，今天我們就介紹如何用dynamo去創建地形并與revit進行交互。
思路：
運用dynamo去識別excel表格中的數據值作為地形點陣來創建地形，將地形點的三個坐標值(XYZ)記錄在Excel表格中，創建相關節點將表格中的數據導入到dynamo程序中，要準確的將三個坐標值對應到每個點，這里有兩種記錄數據的方法：
（1）將X、Y、Z值分別記錄在同一個文檔中，拆成三個表，將X、Y、Z的值分開導入到dynamo中，再使其變成點陣，最后生成地形。
（2）將X、Y、Z值分別記錄在同一個文檔的一個表中，轉置后去識別表格中X、Y、Z值，再使其變成點陣，最后生成地形。
方法（1)

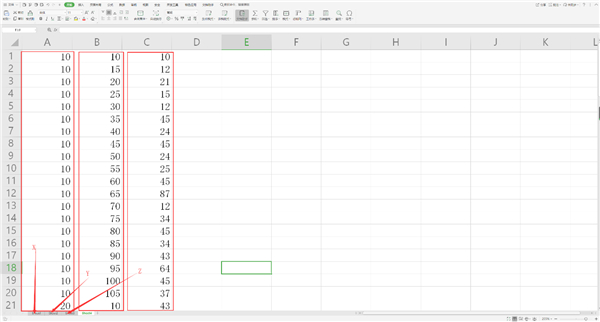

數據記錄，將數據拆成三個表

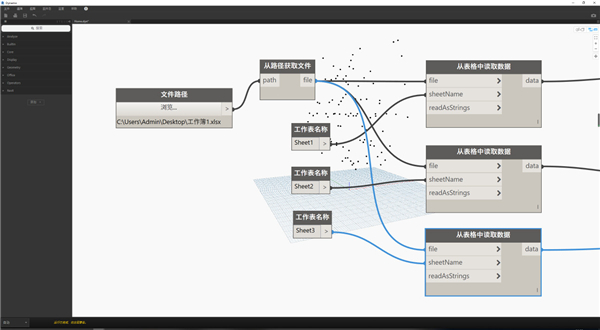

將excel表格的數據導入dynamo中

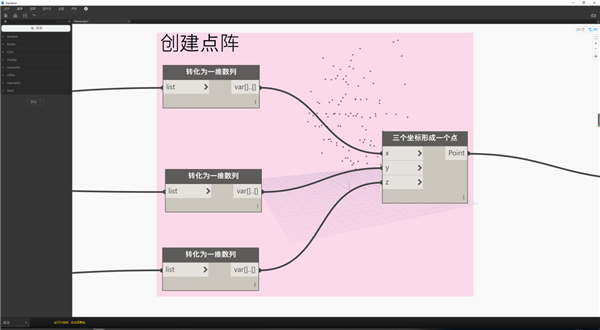

使用導入的數列創建點陣

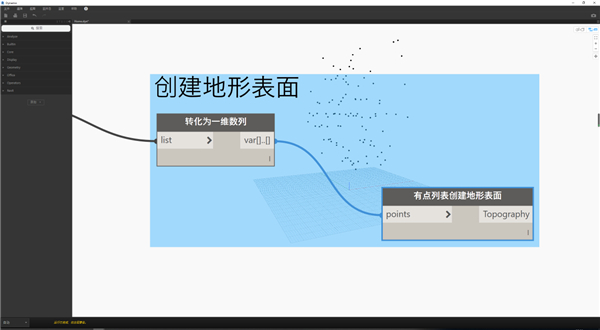

在revit中創建地形

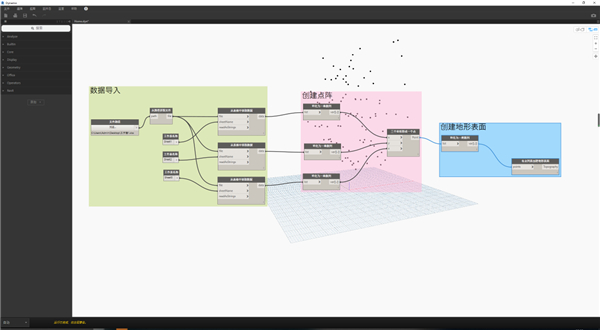

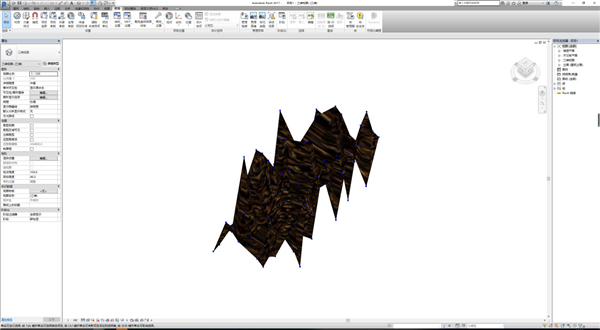

創建完成后的節點及revit中地形
由于地形數據是隨機錄入的，生成的地形高低起伏較大。
方法（2）

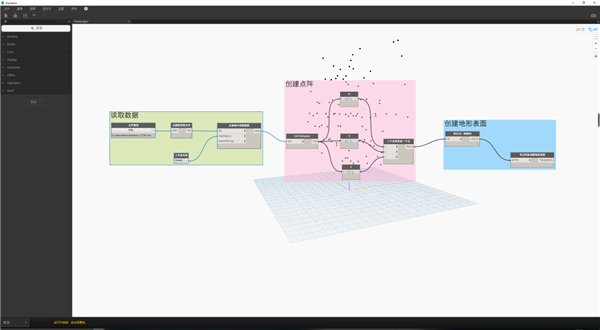

數據統計方式不一樣，讀取數據和創建點陣需要用到數據的節點也會不同，創建完成后的節點如下圖所示，創建出來的地形是一樣的。
